VYKUROVACIE KÁBLE TERMOFOL TF-KGJZ pre podlahové vykurovanie

Vykurovacie káble Termofol TF-KGJZ sú určené na akumulačné podlahové vykurovanie v obytných a verejných budovách. Vykurovacie káble sa inštalujú do vrstvy betónu alebo anhydritového poteru. V závislosti od preferencií investora sú možné podlahové dokončovacie vrstvy: kameninové dlaždice, kameň, mramor, vrstvené podlahové dosky, laminované podlahové panely, vinylové podlahové panely.

Vykurovacie káble Termofol TF-KGJZ majú väčší priemer v porovnaní s typickými káblami používanými vo vykurovacích rohožiach. 4,8–5,6 mm v porovnaní s priemerom 3,6 mm. Máme modely s dĺžkou od 10 do 200 metrov a výkonom 10W/m a 7,5m až 155 metrov a výkonom 20W/m.

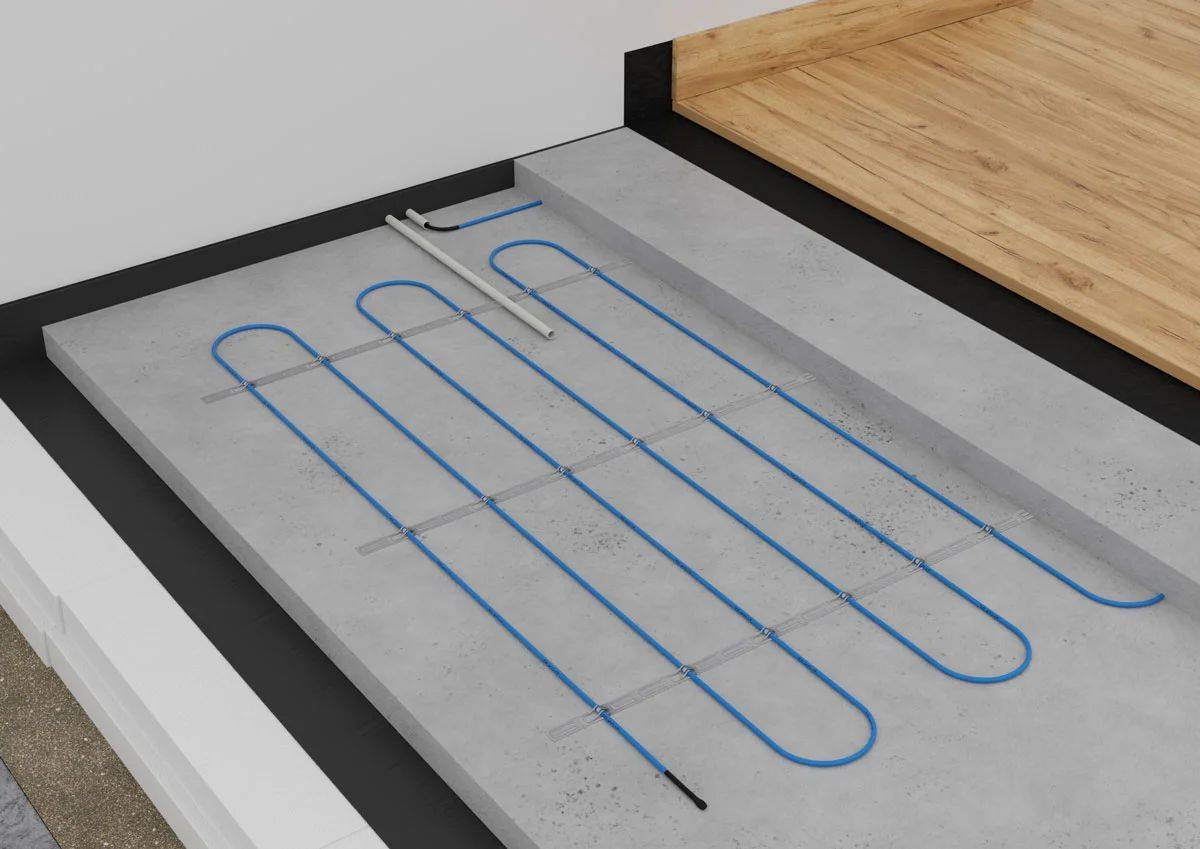

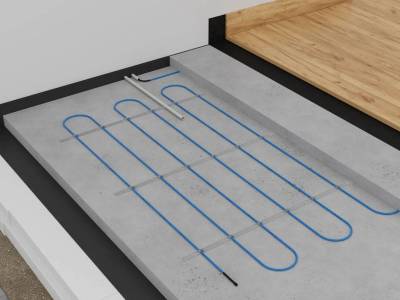

vykurovacie-kable-kgjz-1_original

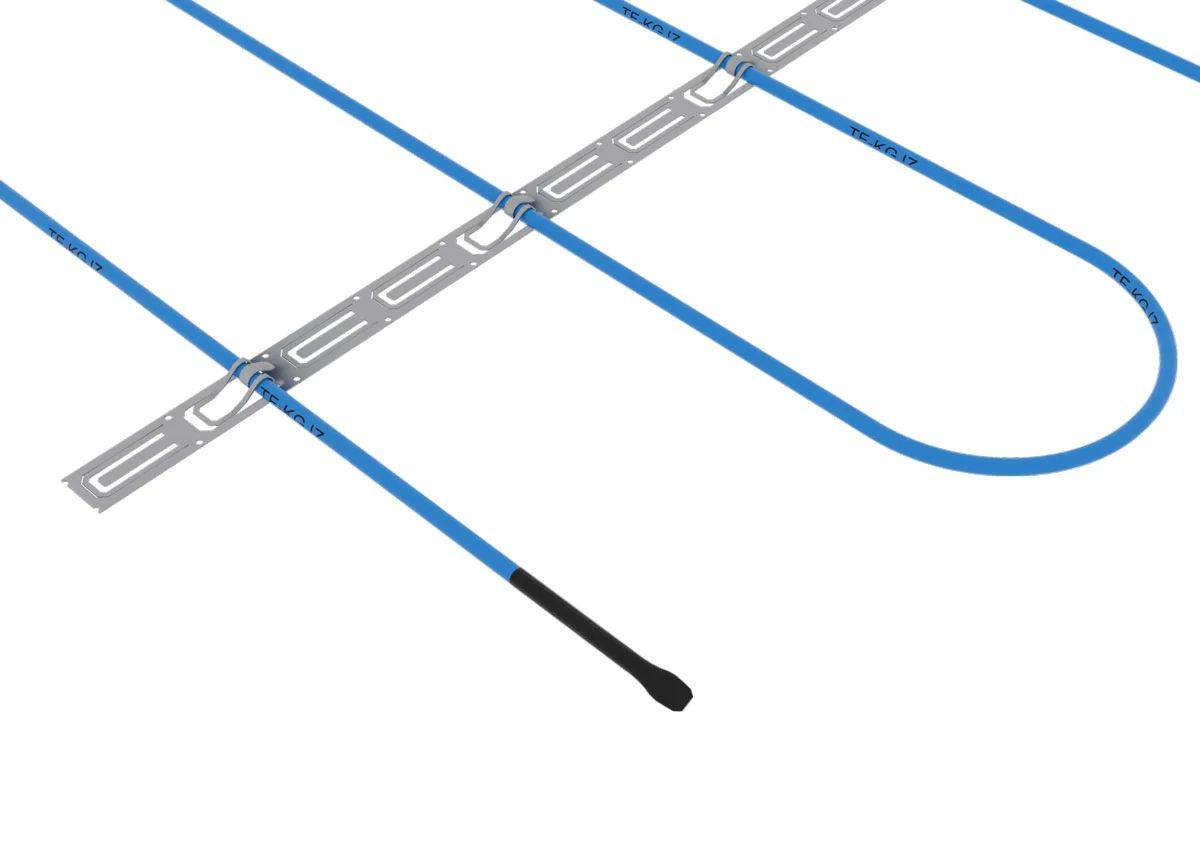

vykurovacie-kable-kgjz-2_original

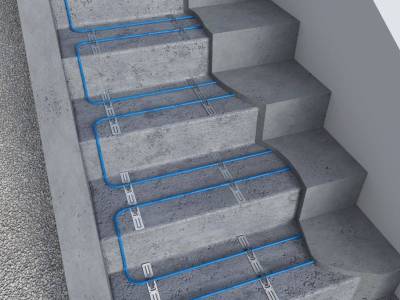

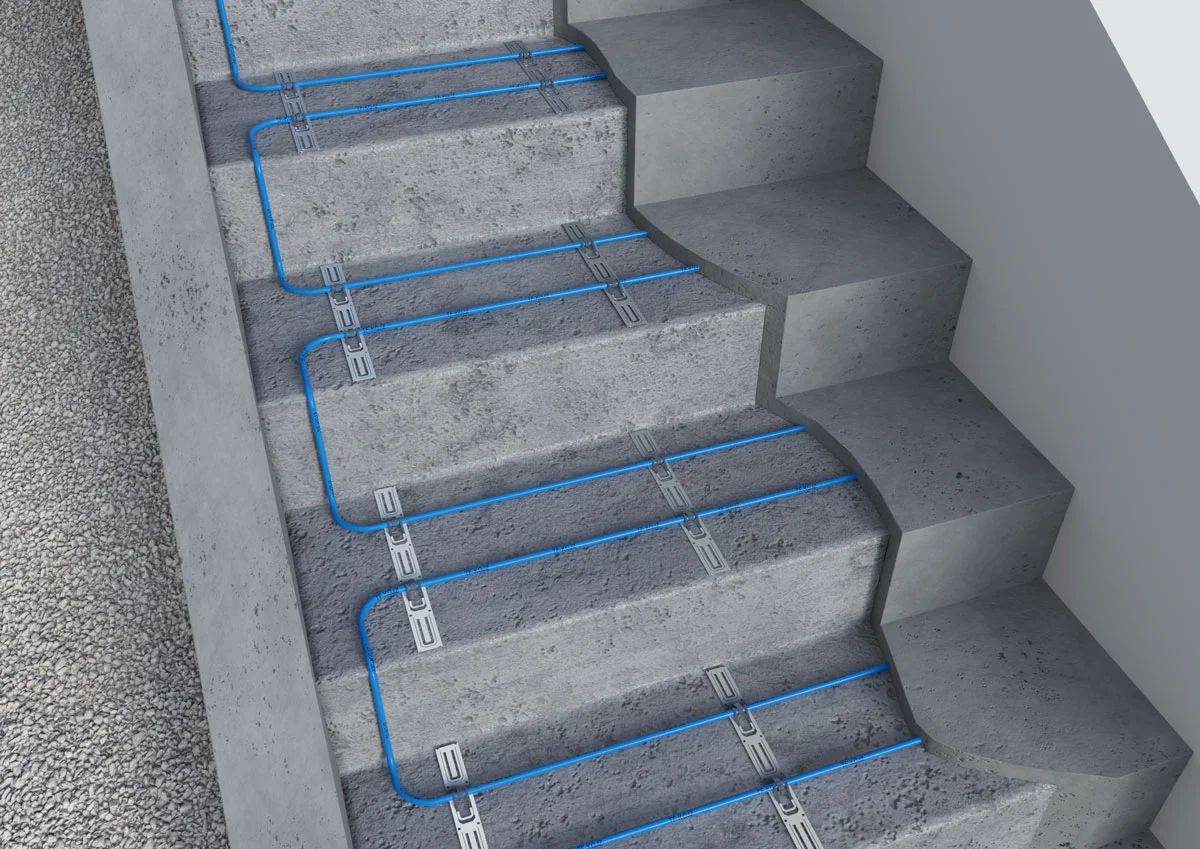

vykurovacie-kable-kgjz-3_original

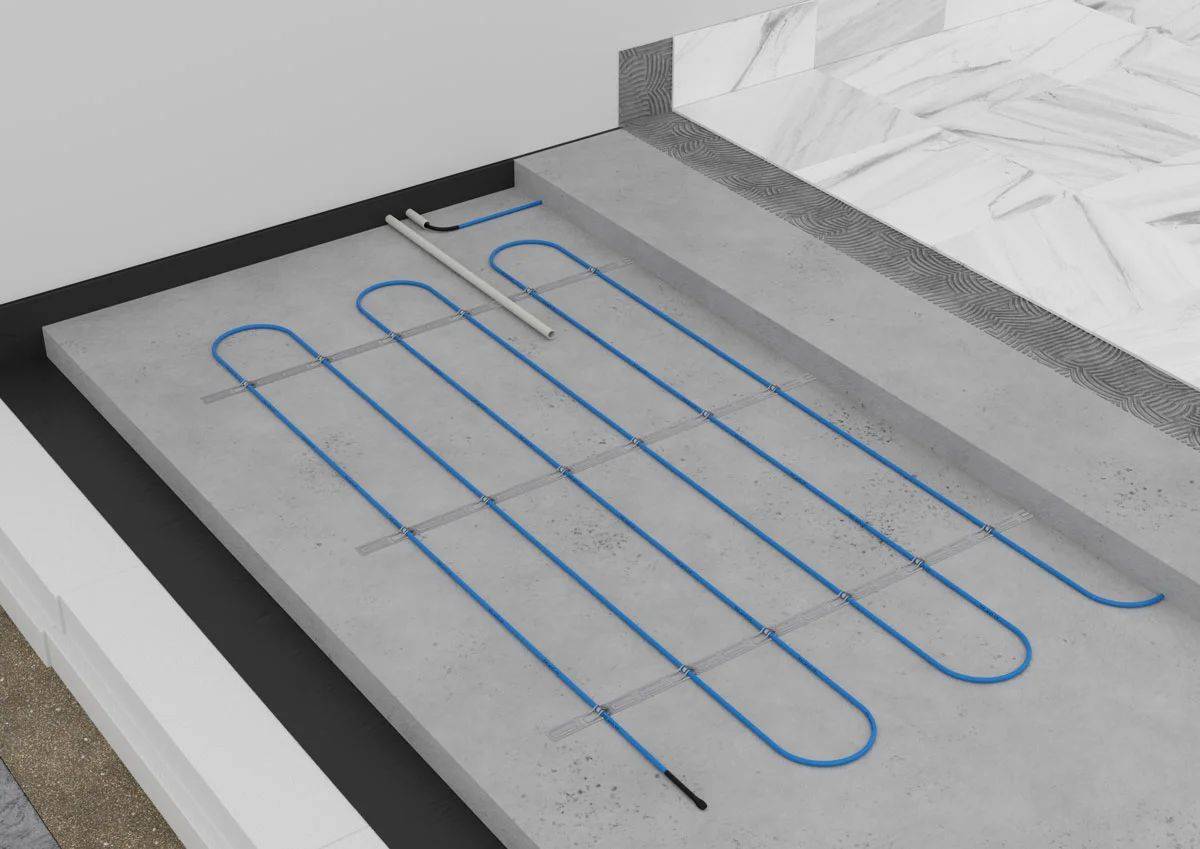

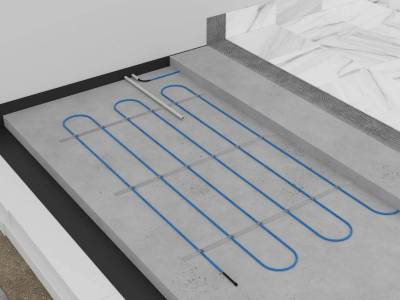

vykurovacie-kable-kgjz-4_original

Produkt Termofol, vykurovacie káble TF-KGJZ, sú určené na vykurovanie miestností s mramorovou alebo terakotovou podlahou.

Na konečnú úpravu možno použiť aj:

  • drevené krytiny lepené na podklad,
  • PVC podlahové krytiny,
  • kobercové krytiny,
  • „plávajúce“ krytiny.

Venujte pozornosť tomu, či namontovaná povrchová úprava má príslušný certifikát a obsahuje značku výrobcu, ktorá umožňuje bezpečné používanie vybraného produktu. Mal by obsahovať označenie uvedené nižšie.

vykurovacie kable oznacenie1označenie kobercov

vykurovacie kable oznacenie2označenie PVC podlahovej krytiny

Vykurovacie káble Termofol TF-KGJZ môžu predstavovať:

  • základný systém vykurovania miestností a budov, ktorý je jediným sebestačným zdrojom tepla,
  • podporný vykurovací systém inštalovaný na dosiahnutie efektu teplej podlahy.

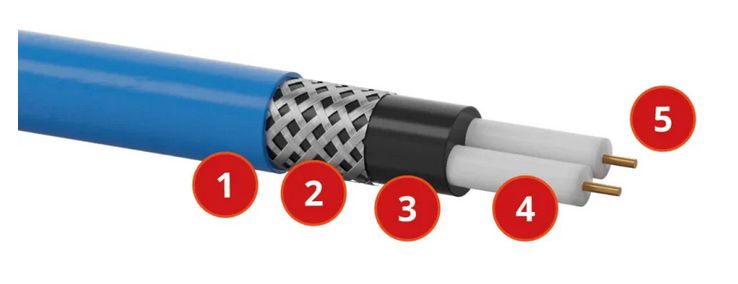

vykurovacie kable kgjz casti

1. Tepelne odolný PVC povlak
2. Clona – opletenie z pocínovaných medených drôtov
3. PVC izolácia
4. XLPE izolácia
5. Viacžilový vykurovací vodič



ŠPECIFIKÁCIA
TF-KGJZ 10W/m

Model
Dĺžka
[m]
Priemer
[mm]
Výkon [W/m]
Výkon kábla [W]
Prevádzkové napätie [V]
TF-KGJZ 100/10
10
4,8-5,6 mm
10
100
AC 230V
TF-KGJZ 150/10
15
4,8-5,6 mm
10
150
AC 230V
TF-KGJZ 200/10
20
4,8-5,6 mm
10
200
AC 230V
TF-KGJZ 250/10
25
4,8-5,6 mm
10
250
AC 230V
TF-KGJZ 300/10
30
4,8-5,6 mm
10
300
AC 230V
TF-KGJZ 350/10
35
4,8-5,6 mm
10
350
AC 230V
TF-KGJZ 400/10
40
4,8-5,6 mm
10
400
AC 230V
TF-KGJZ 450/10
45
4,8-5,6 mm
10
450
AC 230V
TF-KGJZ 500/10
50
4,8-5,6 mm
10
500
AC 230V
TF-KGJZ 600/10
60
4,8-5,6 mm
10
600
AC 230V
TF-KGJZ 700/10
70
4,8-5,6 mm
10
750
AC 230V
TF-KGJZ 800/10
80
4,8-5,6 mm
10
800
AC 230V
TF-KGJZ 900/10
90
4,8-5,6 mm
10
900
AC 230V
TF-KGJZ 1000/10
100
4,8-5,6 mm
10
1000
AC 230V
TF-KGJZ 1200/10
120
4,8-5,6 mm
10
1200
AC 230V
TF-KGJZ 1400/10
140
4,8-5,6 mm
10
1400
AC 230V
TF-KGJZ 1600/10
160
4,8-5,6 mm
10
1600
AC 230V
TF-KGJZ 2000/10
200
4,8-5,6 mm
10
2000
AC 230V



TF-KGJZ 20W/m

Model
Dĺžka
[m]
Priemer
[mm]
Výkon [W/m]
Výkon kábla [W]
Prevádzkové napätie [V]
TF-KGJZ-150/20
7,5
4,8-5,6 mm
20
150
AC 230V
TF-KGJZ-200/20
10
4,8-5,6 mm
20
200
AC 230V
TF-KGJZ-300/20
15
4,8-5,6 mm
20
300
AC 230V
TF-KGJZ-400/20
20
4,8-5,6 mm
20
400
AC 230V
TF-KGJZ-500/20
25
4,8-5,6 mm
20
500
AC 230V
TF-KGJZ-600/20
30
4,8-5,6 mm
20
600
AC 230V
TF-KGJZ-700/20
35
4,8-5,6 mm
20
700
AC 230V
TF-KGJZ-850/20
42,5
4,8-5,6 mm
20
850
AC 230V
TF-KGJZ-1000/20
50
4,8-5,6 mm
20
1000
AC 230V
TF-KGJZ-1200/20
60
4,8-5,6 mm
20
1200
AC 230V
TF-KGJZ-1400/20
70
4,8-5,6 mm
20
1400
AC 230V
TF-KGJZ-1600/20
80
4,8-5,6 mm
20
1600
AC 230V
TF-KGJZ-1800/20
90
4,8-5,6 mm
20
1800
AC 230V
TF-KGJZ-2000/20
100
4,8-5,6 mm
20
2000
AC 230V
TF-KGJZ-2200/20
110
4,8-5,6 mm
20
2200
AC 230V
TF-KGJZ-2400/20
120
4,8-5,6 mm
20
2400
AC 230V
TF-KGJZ-2600/20
130
4,8-5,6 mm
20
2600
AC 230V
TF-KGJZ-2800/20
140
4,8-5,6 mm
20
2800
AC 230V
TF-KGJZ-3100/20
155
4,8-5,6 mm
20
3100
AC 230V



DÔLEŽITÁ INFORMÁCIA

JE ZAKÁZANÉ skracovať vykurovací kábel. V prípade potreby je dovolené skrátiť napájací kábel.

JE ZAKÁZANÉ rozdrviť „studený konektor“.

JE ZAKÁZANÉ opravovať vykurovací kábel svojpomocne. Akékoľvek poškodenie treba nahlásiť kvalifikovanému inštalatérovi autorizovanému spoločnosťou TERMOFOL.

JE ZAKÁZANÉ vystavovať kábel nadmernému napätiu, ťahať ho alebo na neho narážať ostrými nástrojmi.

JE ZAKÁZANÉ klásť vykurovací kábel pri teplote okolia <5 stupňov C.

JE ZAKÁZANÉ inštalovať kábel na miestach, kde sa plánuje jeho umiestnenie. trvalé konštrukcie (napr. komody bez nôh).

JE ZAKÁZANÉ inštalovať koncovú manžetu a manžetu spájajúcu vykurovací kábel s napájacím káblom mimo zeme. Škáry musia byť zapustené do betónového poteru alebo samonivelačného poteru.

JE ZAKÁZANÉ ohýbať ukončovacie a spojovacie spoje.

Na montáž JE ZAKÁZANÉ používať skrutky a klince. Inštalácia by mala byť vykonaná v súlade s odporúčaniami výrobcu.

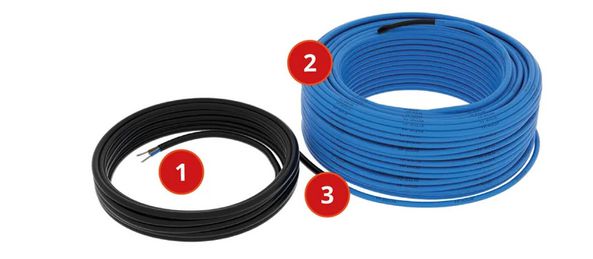

vykurovacie kable kgjz casti2

1. napájací kábel
2. dvojžilový vykurovací kábel
3. objímka spájajúca napájací kábel s vykurovacím káblom

ZÁRUKA

Na vykurovacie káble používané na podlahové vykurovanie miestností poskytuje TERMOFOL záruku 10 rokov.



Často kladené otázky

Aké modely vykurovacích káblov Termofol TF-KGJZ sú k dispozícii?
Vykurovacie káble sú odporové vodiče uložené v izolácii. Naša ponuka zahŕňa vykurovacie káble pre potery rôznych dĺžok, výkonu a výkonu káblov. Predávame ich v hotových sekciách danej dĺžky a špecifického výkonu. Ponúkame modely s dĺžkami od 10 do 200 m, priemermi od 4,8-5,6 mm, výkonom 10 alebo 20 W/m a príkonom kábla od 100 do 3100 W v závislosti od konkrétneho produktu. Všetky káble pracujú na 230 V. Na vykurovacie káble Termofol TF-KGJZ sa vzťahuje 10-ročná záruka výrobcu.
Z čoho je vyrobený vykurovací kábel Termofol TF-KGJZ?
Vykurovacie káble sú vyrobené z kvalitných materiálov, čo zvyšuje odolnosť a pevnosť výrobku. Pozostávajú z niekoľkých vrstiev. Vonkajší plášť je vyrobený z tepelne odolného PVC. Pod ním sa nachádza clona, ​​teda oplet z pozinkovaných medených drôtov. Ďalšou vrstvou je PVC izolácia. Stred kabeláže tvorí viacžilový vykurovací vodič obklopený izoláciou XLPE. Elektrické vykurovacie káble sú ideálne pre akumulačné podlahové vykurovanie.
Môžu byť vykurovacie káble Termofol TF-KGJZ základným vykurovacím systémom budovy?
Rozhodnutie o výbere vykurovacích káblov TF-KGJZ ako podlahového vykurovania je najlepšie urobiť vo fáze výstavby, teda pred zhotovením poteru. Uloženie káblov na strop alebo betónový podklad s vrstvou tepelnej izolácie výrazne znižuje tepelné straty a premieta do nižších prevádzkových nákladov. Elektrické vykurovacie káble Termofol môžu byť základným vykurovacím systémom v budove alebo miestnosti, keďže sú sebestačným a jediným zdrojom tepla. Vykurovacie káble sa môžu stať aj doplnkovým vykurovacím systémom, inštalovaným na dosiahnutie efektu teplej podlahy v miestnostiach, kde je už nainštalovaný iný zdroj tepla, napr. krb alebo radiátory.
Kde je možné použiť elektrické vykurovacie káble? Kde je možné použiť elektrické vykurovacie káble?
Vykurovacie káble Termofol sú určené pre akumulačné podlahové vykurovanie vo všetkých typoch budov: obytných, verejných a obchodných budov. Inštalujú sa do anhydritového alebo betónového poteru. Podľa preferencií investora je možné inštalovať vykurovacie káble pod akýkoľvek typ povrchovej úpravy podlahy. Vykurovacie káble v potere sú preto vhodné na montáž pod laminátové a vinylové podlahové panely, vrstvené podlahové dosky, kameninové dlaždice, ale aj prírodný kameň a mramor. Môžu byť inštalované pod PVC podlahy, koberce, drevené krytiny lepené na podklad, terakotové alebo „plávajúce“ krytiny. Bez ohľadu na typ povrchovej úpravy, správne nainštalované vykurovacie káble pod potery v systéme Termofol rozvedú teplo správne a efektívne. Vždy si však skontrolujte, či má inštalovaná povrchová úprava príslušné certifikáty a či obsahuje značku výrobcu, ktorá potvrdzuje, že výrobok je možné bezpečne používať na elektrickom podlahovom vykurovaní.
Kde je možné použiť elektrické vykurovacie káble? Kde je možné použiť elektrické vykurovacie káble?
Vykurovacie káble Termofol sú určené pre akumulačné podlahové vykurovanie vo všetkých typoch budov: obytných, verejných a obchodných budov. Inštalujú sa do anhydritového alebo betónového poteru. Podľa preferencií investora je možné inštalovať vykurovacie káble pod akýkoľvek typ povrchovej úpravy podlahy. Vykurovacie káble v potere sú preto vhodné na montáž pod laminátové a vinylové podlahové panely, vrstvené podlahové dosky, kameninové dlaždice, ale aj prírodný kameň a mramor. Môžu byť inštalované pod PVC podlahy, koberce, drevené krytiny lepené na podklad, terakotové alebo „plávajúce“ krytiny. Bez ohľadu na typ povrchovej úpravy, správne nainštalované vykurovacie káble pod potery v systéme Termofol rozvedú teplo správne a efektívne. Vždy si však skontrolujte, či má inštalovaná povrchová úprava príslušné certifikáty a či obsahuje značku výrobcu, ktorá potvrdzuje, že výrobok je možné bezpečne používať na elektrickom podlahovom vykurovaní.
Aké sú výhody vykurovania vykurovacími káblami?
Elektrické vykurovanie vykurovacími káblami má mnoho výhod. V prvom rade si nevyžaduje drahé inštalácie, ako je vybudovanie kotolne, inštalácia pece, inštalácia radiátorov a pripojovacích potrubí. Samotný proces inštalácie vykurovania je menej prácny a oveľa lacnejší ako klasické podlahové kúrenie. Systém, a teda aj vykurovacie káble v potere, sa inštalujú len na miesta, ktoré využívajú členovia domácnosti. Preto nie je potrebné ho rozprestierať po celej ploche podlahy, čo sa premieta do finančnej úspory. Ďalšou výhodou tohto riešenia je krátky čas potrebný na návrh a implementáciu systému. Pri začatí projektovania by ste si mali určiť vykurovací výkon na 1 m2 plochy – to je parameter, ktorý určuje tepelný výkon, ktorý je potrebné dodať na vykurovanie danej miestnosti. Ďalším krokom je určenie typu materiálu podlahy a určenie výkonu jednotky, ktorý by sa mal použiť na vykurovanie tohto konkrétneho typu podlahy. Posledným krokom je výpočet rozostupu medzi vykurovacími káblami. Pri výpočtoch berte do úvahy iba plochu bez konštrukcie s trvalými prvkami, ako je vaňa alebo nábytok.
Je toto riešenie bezpečné?
Elektrické vykurovacie káble sú úplne bezpečné. Vykurovacie káble vďaka svojej konštrukcii z kvalitných materiálov a použitiu moderných technológií zaručujú najvyššiu úroveň požiarnej bezpečnosti. Ovplyvňujú tiež spoľahlivosť a dlhú životnosť systému. Veľmi ekologickým a užívateľsky nenáročným zdrojom tepla sú aj vykurovacie káble v systéme elektrického podlahového vykurovania. Nedostatok roztočov, alergénov a prachu robí toto riešenie dostupné doslova každému.
Sú vykurovacie káble viditeľné a obmedzujú priestor usporiadania?
Vykurovacie káble sa inštalujú do poteru. Celý vykurovací systém je skrytý pod podlahou, čo znamená, že jeho jednotlivé prvky neobmedzujú priestor. Preto si ho môžete ľubovoľne vyskladať a usporiadať podľa svojich preferencií. Podlahové vykurovanie v potere preto poskytuje neobmedzené možnosti usporiadania v miestnosti. Akumulačné vykurovanie vykurovacími káblami sa vyznačuje aj vysokou tepelnou zotrvačnosťou, čo umožňuje využívať lacnejšiu elektrinu dostupnú v tarife G12 v noci a od 13:00 do 15:00 hod.
